上饒市蘆林紙業有限公司新建70萬T/A高檔包裝紙板工程（一期）2萬噸/日凈水站處理系統
一、技術材料標準
GB5749-2006 生活飲用水衛生標準
GB50013-2006 室外給水設計規范
GB50015-2003 建筑給排水設計規范
GB3838-88 地面環境質量標準
GB8978-1996 污水綜合排放標準
二、工藝流程說明：
原水通過進入混合絮凝，在直列式混合器置前端投加混凝劑完成快速混合過程，充分混合的水在星形絮凝池內進行絮凝，之后進入V形沉淀池進行泥水分離。經混凝沉淀池處理后，去除水中大部分的懸浮物和濁度，出水重力流進入V型濾池，進一步去除水中濁度等。
三、工藝設計：
1、混合
混合采用2臺DN400、L=3000mm的直列式混合器，采用法蘭連接，安裝在進水管上，混合時間3.10s，水頭損失不大于0.5m水柱?；炷齽┩都釉谥绷惺交旌掀髑岸思铀幙谔?。

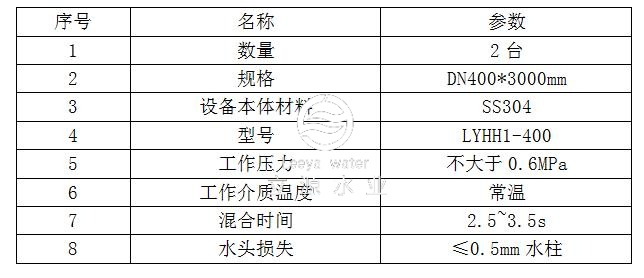

混合設備技術參數表：
2、絮凝沉淀池
1）絮凝池：絮凝池采用豎向流翻騰式絮凝池，在豎向流道中放置星形翼片絮凝設備。絮凝池設計流速分為3級：一級流速0.12m/s、二級流速0.09m/s、三級流速0.06m/s，共分20格，絮凝時間16分鐘，絮凝池尺寸L×B×H=5.70m×7.00m×5.70m。
2）過渡段：在絮凝池后設置過渡段，過渡段尺寸為L×B×H=0.70m×7.00m×5.70m；采用配水花墻進行配水，配水花墻開DN200的孔，過孔流速為0.06m/s。
3）沉淀池：采用異向流沉淀池，沉淀池中設置V形斜板沉淀設備，安裝傾角60度，上升流速2.2mm/s，沉淀池尺寸為L×B×H=8.00mm×7.00mm×5.70mm。采用穿孔集水槽集水，以保證出水均勻。
4）排泥：絮凝沉淀池排泥采用重力斗式排泥，采用DN200的排泥管，每根排泥管管端設手動蝶閥、氣動快開排泥閥各一個，快開排泥。

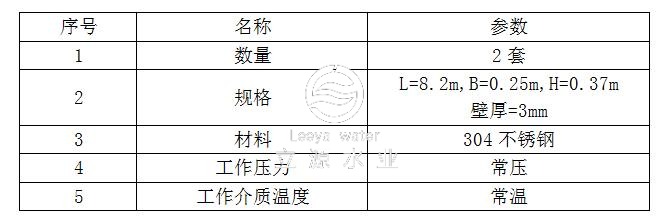

5）集水設備：集水設備采用不銹鋼集水槽，集水設備采用氬弧焊連接，并提供設備安裝所需的附件。設備安裝時所用的集水設備的孔口保持水平。
3、V型濾池
過濾采用V型濾池，設4座，布置為品格布置，濾速為9m/h，強制濾速12m/h,氣沖洗強度15L/m2?s，水沖洗強度6L/m2?s，表面掃洗強度2L/m2?s。濾池反洗周期為24h。單座V型濾池有效過濾面積24m2。
濾料采用均質石英砂濾料（海砂），有效粒徑為0.9~1.2mm，厚度為1.20m。
配水采用濾板及長柄濾頭配水。
設反沖洗水泵3臺（2用1備），規格為：Q=260m3/h,H=13m。
設反洗風機2臺（1用1備），規格為：Q=21.6m3/min，P=0.05MPa。
4、活性炭濾罐
飲用水處理水量20m3/h，采用活性炭濾罐。
設活性炭濾罐1座，單座濾罐尺寸為φ=1.50m，H=4.5m，空床流速11m/h，濾罐本體采用碳鋼襯膠。
活性炭濾罐采用椰殼活性炭，炭層高2m。
濾池配水系統采用穿孔板及短柄濾頭配水。
設反洗水泵2臺（1用1備），反洗泵參數為：Q=80m3/h,H=15m。
設清水提升泵2臺（1用1備），將清水提升至活性炭濾罐，清水提升泵參數為：Q=20m3/h,H=12m。
5、加藥系統
加藥設備布置在加藥間內。
1）混凝劑
混凝劑選用固體聚合氯化鋁（PAC），設計投加量10~30mg/l，投加濃度為10%，每日配制2次。
加藥罐：采用兩座加藥罐，配套攪拌機，單座加藥罐容積是3.2m3，尺寸為φ1600，H=1600。
混凝劑計量泵：采用3臺機械隔膜計量泵（2用1備）投加混凝劑，計量泵主要工藝參數：Q=0-170L/h,P=0.05MPa。
投加點：混凝劑投加在直列式混合器前端加藥口處。
2）助凝劑
助凝劑采用聚丙烯酰胺（PAM），投加量為0.1~0.3mg/L，投加濃度0.1%，每日配置2次。
加藥罐：采用兩座加藥罐，配套攪拌機，單座加藥罐容積是3.2m3，尺寸為φ1600，H=1600。
助凝劑計量泵：采用3臺機械隔膜計量泵（2用1備）投加助凝劑，計量泵主要工藝參數：Q=0-170L/h,P=0.05MPa。
投加點：絮凝池第一格內。
3）殺藻劑
殺藻劑選用二氧化氯，設計投加量0.5~3mg/L，采用有效氯產量為2500g/h的二氧化氯發生器投加。
投加點：總進水管處。
4）飲用水消毒
消毒劑選用二氧化氯，設計投加量0.1~0.5mg/L，采用有效氯產量為50g/h的二氧化氯發生器投加。
投加點：活性炭出水管。
6、回收水池
設回收水池1座，儲存濾池反沖洗水。水池有效容積100m3。
池內設置兩臺潛水泵（1用1備），將反沖洗水提升至絮凝沉淀池前端，流量15m3/h，揚程20m。
7、控制系統
本工程采用PLC自動控制系統，當系統發生故障時亦可實現手動自動切換。
A 排泥控制：采用按時間控制的方式控制排泥，排泥時絮凝沉淀池排泥閥輪流開啟。
B 濾池反洗控制：濾池反洗周期為24h，每座濾池交替反沖洗。
C 加藥控制：
加藥裝置設置高、低液位報警，以提醒工作人員配置藥液。通過進水濁度儀及進水流量計反饋信號控制絮凝劑及助凝劑加藥量。
原水預處理系統采用PLC+PC控制。操作員可通過操作員站操作原水預處理系統中所有被控對象。原水預處理系統的啟?？刂?、運行狀態顯示、異?；蚴鹿薁顟B下的報警及控制均可在操作員站上完成。

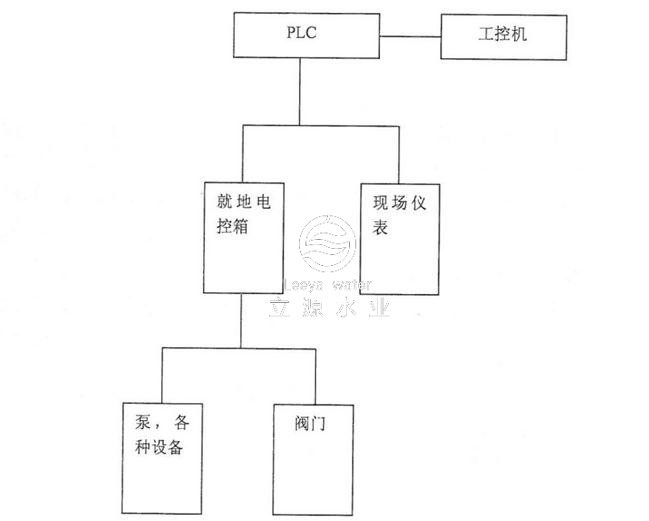

7.1自動控制系統方框圖和系統控制方式：
該控制系統的控制方式，采用合理的系統配置和最佳程序控制，實現原水控制系統的自動控制方式，達到工藝調試和生產控制的功能要求。
7.2自動控制系統組成：
自動控制系統由工業控制計算機、PLC、斷路器、接觸器、中間繼電器控制器件、現場儀表和執行元件等組成，實現原水預處理自動控制。具體構成如下：
1）PLC作為整條系統的主控單元，用來實現對系統的控制，既控制所有設備電機，閥門，并實現與上位機進行實時通訊，顯示各設備的工況參數和顯示工作狀態畫面。
2）工控機作為整個系統控制、顯示終端，可同時控制和顯示系統狀態，屏幕的畫面具有自動、手動控制模式轉換功能；可以設定和顯示各泵、閥的啟停，具有各種故障報警和年月日、時間顯示。
四、供貨、工作范圍
供貨及工作范圍：
1）絮凝沉淀池及V型濾池池內的設備和設備支架（直列式混合器、星形翼片絮凝設備、V形斜板斜管沉淀設備、集水槽）
2）混凝劑、助凝劑投加系統（混凝劑加藥罐、溶藥攪拌機、混凝劑投加計量泵及附件、助凝劑加藥罐及附件、溶藥攪拌機）
3）殺藻及消毒二氧化氯投加系統
4）PLC控制柜及就地控制柜
5）凈水系統工藝設計，其余建筑、結構、水暖、照明等設計業主自行負責

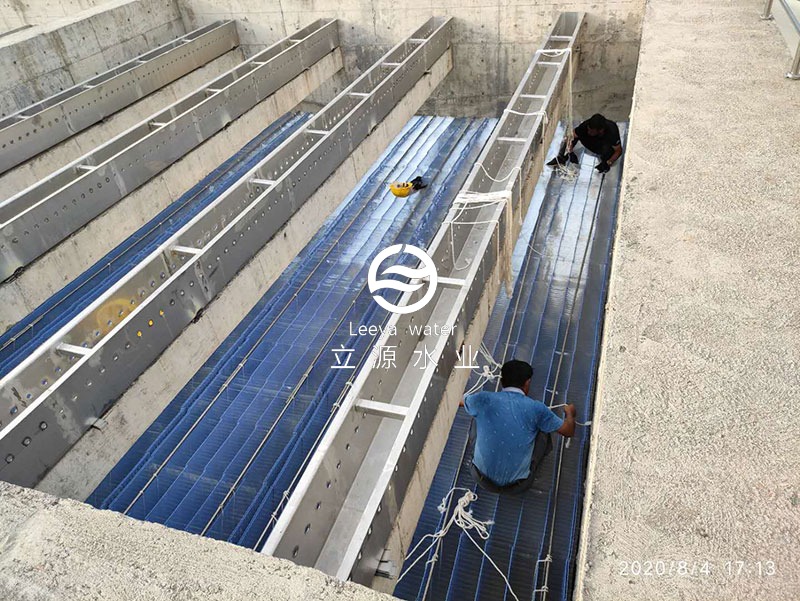

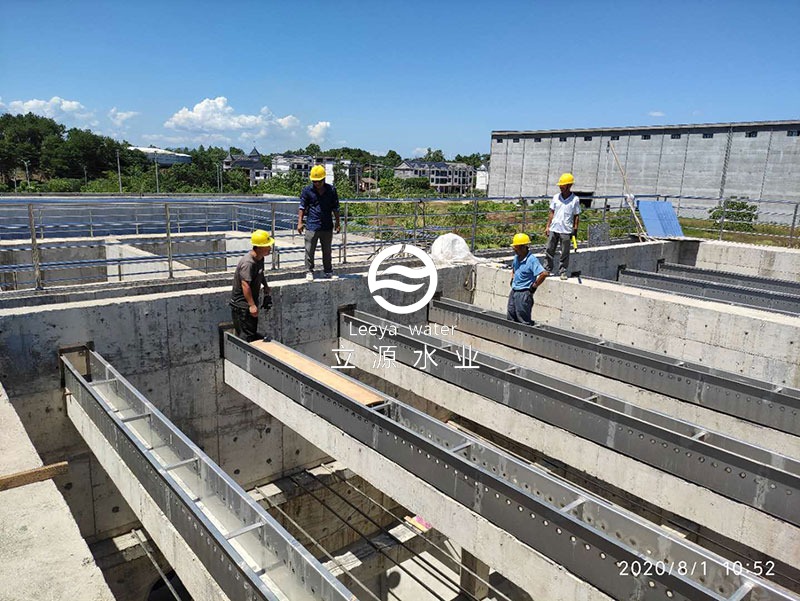

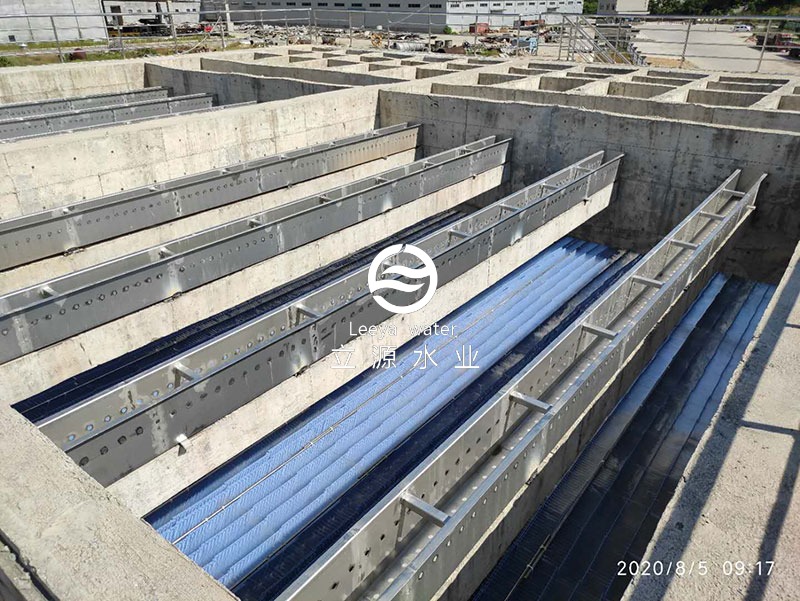

五、工程實景圖片
